地下綜合管廊模具的施工方法

1、明挖現澆法

利用支護結構支擋條件下，在地表進行地下基坑開挖，在基坑內施工做內部結構的施工方法。其具有簡單、施工方便、工程造價低的特點，適用于新建城市的管網建設。

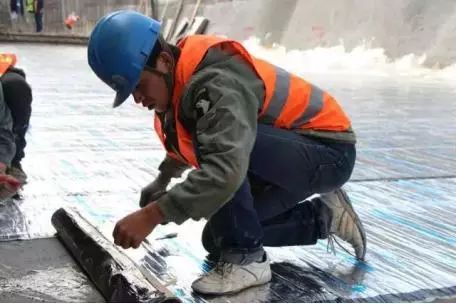

PET防水卷材鋪設

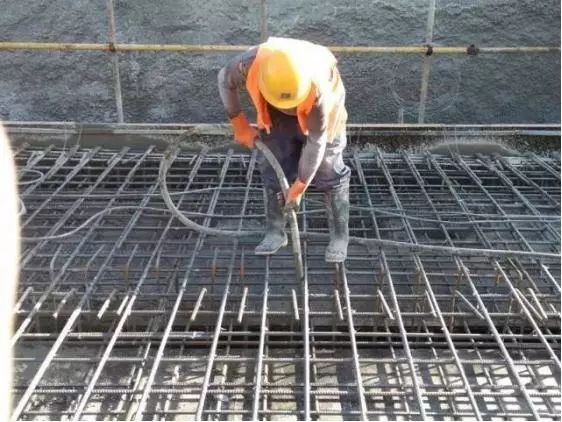

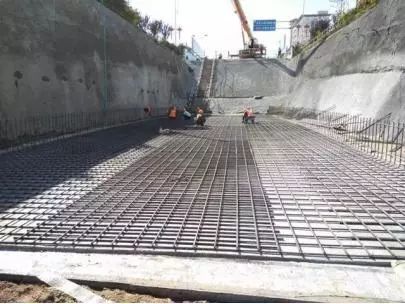

底板鋼筋綁扎

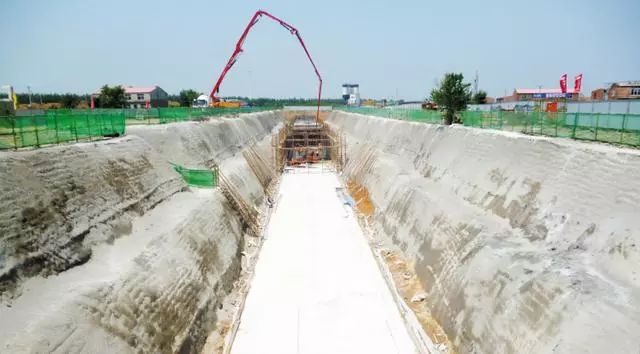

明挖現澆法

底板澆筑

澆筑混凝土

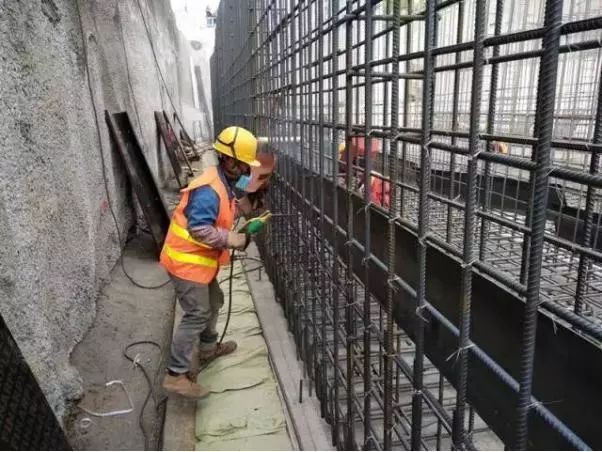

主體鋼板止水帶及預埋件焊接

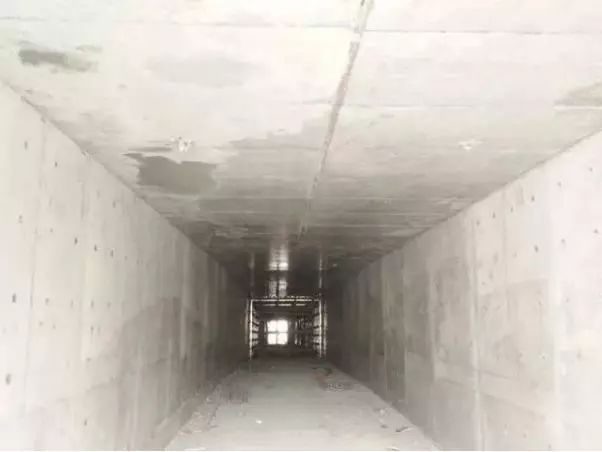

成型管廊內部

2、明挖預制拼裝法

是一種較為先進的施工方法，要求有較大規模的預制場和大噸位的運輸及起吊設備。特點是施工速度較快、施工質量易于控制、模具重復利用率高，對于管廊施工量大的情況下工程總造價較低。

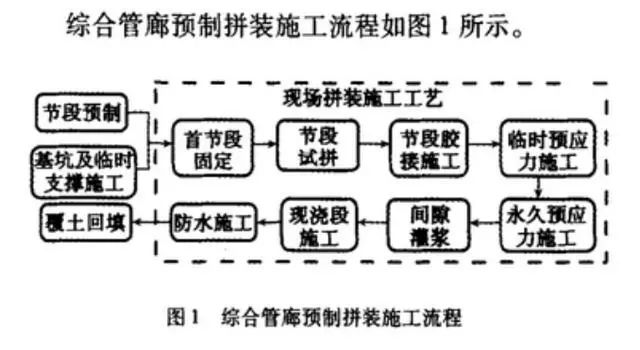

預制拼裝施工流程圖

明挖預制拼裝法

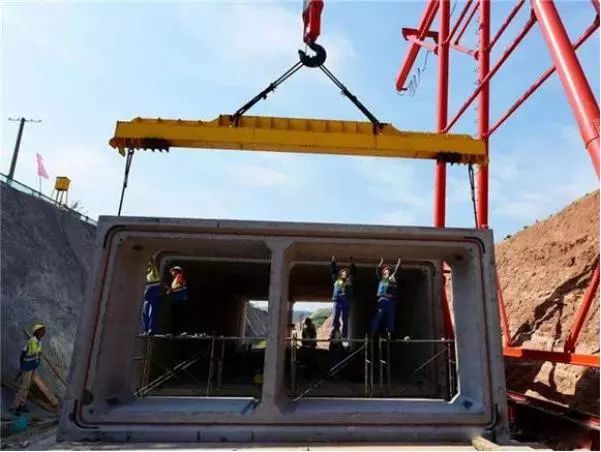

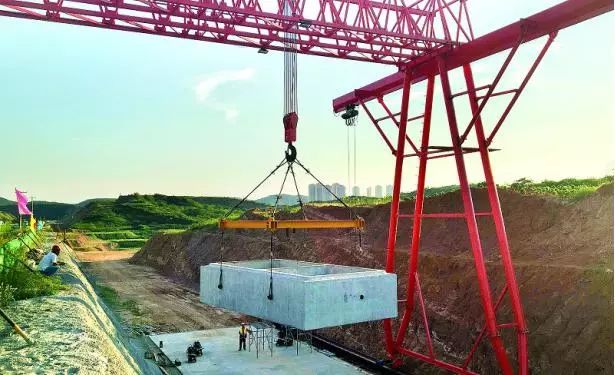

起吊預制好的管廊

3、盾構法

使用盾構機在地中推進，通過盾構外殼和管片支撐四周圍巖，防止發生隧道內的坍塌，同時在開挖面前方用刀盤進行土體開挖，通過出土機械運出洞外，靠推進油缸在后部加壓頂進，并拼裝預制混凝土管片，形成隧道結構的一種機械化施工方法。

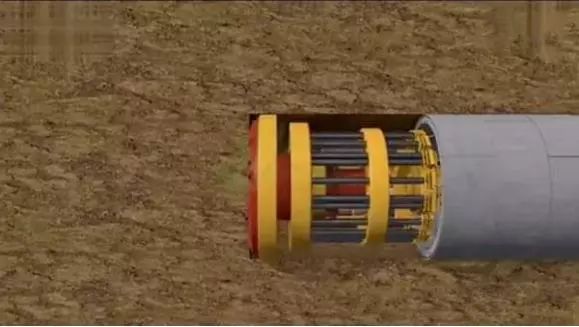

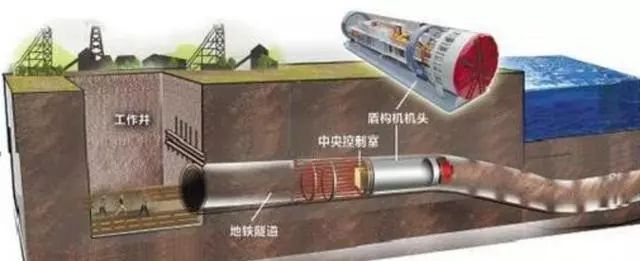

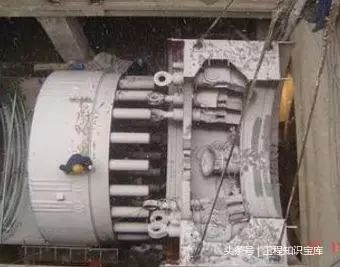

盾構法施工

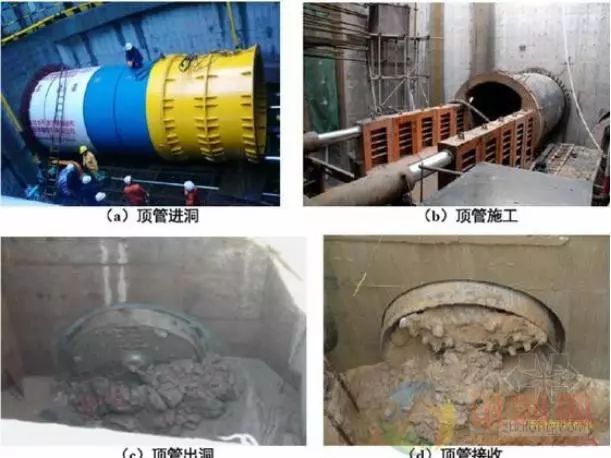

4、頂管法

當管廊穿越鐵路、道路、河道或建筑物等各種障礙物時，采用一種暗挖式的施工方法。在施工中，通過傳力頂鐵和導向軌道，用支撐與基坑后座上的液壓千斤頂將管線壓入土層中，同時挖除并運走管正面的泥土。適用于軟土或富水軟土層。無需明挖土方，對地面影響小；設備少、工藝簡單、工期短、造價低、速度快；適用于中型管道施工，但管線變向能力差，糾偏困難。

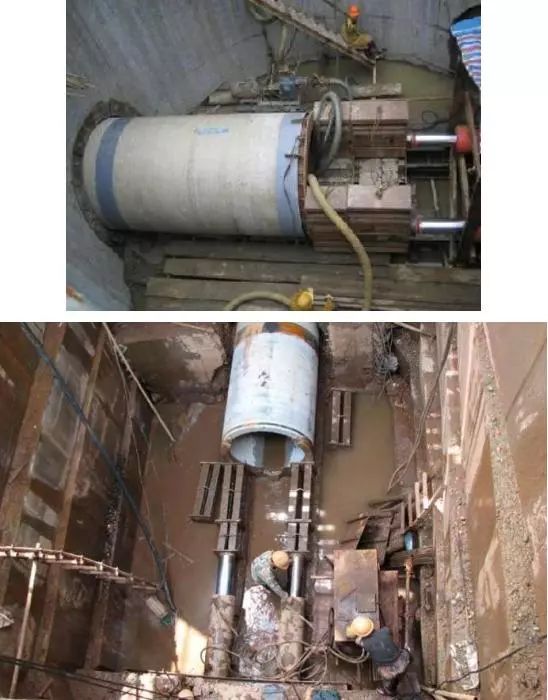

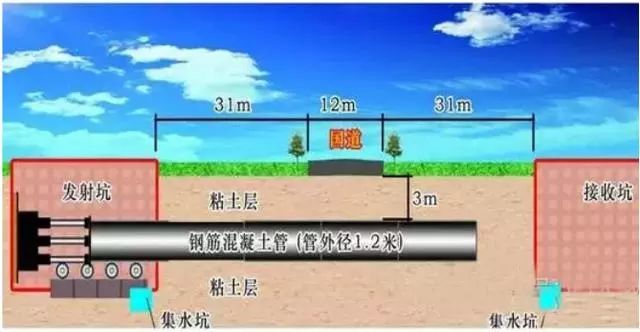

頂管法施工示意圖

5、淺埋暗挖法

在明挖法和盾構法不適用的條件下，淺埋暗挖法顯示了巨大優越性。具有靈活多變，對道路、地下管線和路面環境影響性小，拆遷占地少，不擾民的特點，適用于已將建好的城區改造。

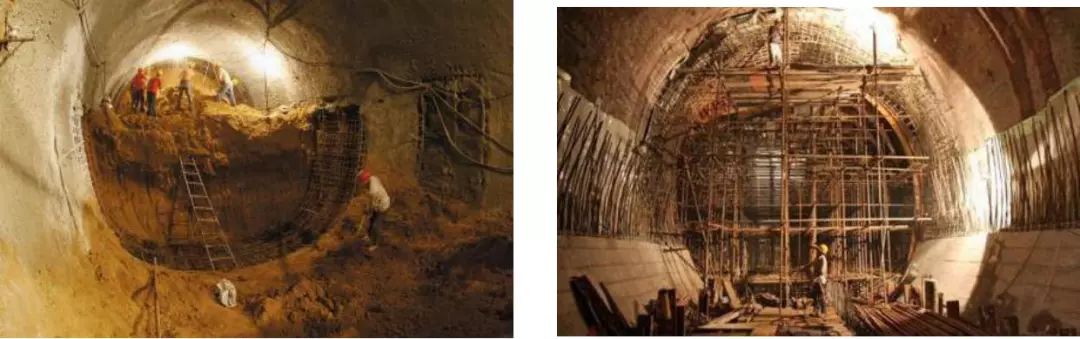

淺埋暗挖法施工

淺埋暗挖法施工
